Como Elaborar Projetos Elétricos Automaticamente em 4 CLIQUES

Elaborar projetos elétricos residenciais sempre foi uma tarefa que exige atenção a detalhes, conhecimento técnico e muito tempo para cálculos, lançamento de pontos, definição de circuitos e organização das informações conforme as exigências da NBR 5410. Por isso, muitos profissionais acabam encontrando dificuldades para entregar projetos dentro do prazo e com qualidade. Nesse cenário, aprender como elaborar projetos elétricos automaticamente se torna uma solução prática e eficiente para garantir agilidade, precisão e conformidade normativa.

No entanto, essa realidade está mudando rapidamente. Hoje, com a evolução das ferramentas digitais, já é possível automatizar grande parte do processo. Isso significa que você pode criar projetos elétricos completos em poucos cliques — desde a leitura da planta baixa até a geração do diagrama unifilar, definição de circuitos, lançamentos de eletrodutos e até a exportação da lista de materiais.

Neste post, você vai aprender como elaborar projetos elétricos automaticamente, mesmo que ainda não domine softwares avançados. A proposta é mostrar que, com o uso correto das ferramentas certas, qualquer eletricista pode ganhar agilidade, garantir conformidade com a norma e entregar um projeto profissional em muito menos tempo — com mais precisão e menos retrabalho.

Por Que Aprender Como Elaborar Projetos Elétricos Automaticamente?

Antes de mais nada, automatizar projetos elétricos vai muito além de apenas “ganhar tempo”. Trata-se de uma mudança estratégica na forma como você trabalha — trazendo mais qualidade, eficiência e profissionalismo para os seus serviços.

Veja por que essa automação faz tanta diferença no dia a dia de quem atua com elétrica:

• Redução de erros manuais: ao utilizar um sistema que calcula automaticamente áreas, potências e dimensionamentos conforme a NBR 5410, você evita falhas comuns de digitação, esquecimento ou cálculos mal interpretados. Isso significa menos retrabalho e mais segurança no resultado final.
• Ganho real de produtividade: com apenas alguns cliques, é possível lançar todos os pontos elétricos, gerar os condutos, separar os circuitos e até criar o diagrama unifilar completo. Em vez de perder horas (ou dias) com desenhos e cálculos manuais, você conclui projetos em minutos.
• Conformidade com normas técnicas: o sistema já considera os requisitos da NBR 5410 em cada etapa — desde a quantidade de tomadas por ambiente até o dimensionamento dos circuitos. Assim, você garante que o projeto esteja dentro dos padrões exigidos por lei, sem precisar revisar item por item.
• Padronização profissional: os projetos são gerados com uma apresentação visual padronizada, com simbologia adequada e estrutura clara. Isso facilita a leitura tanto para o cliente quanto para engenheiros, arquitetos ou órgãos fiscalizadores — e transmite uma imagem muito mais profissional do seu trabalho.

Portanto, se você busca entregar projetos com mais precisão, rapidez e profissionalismo, entender como elaborar projetos elétricos automaticamente é um passo fundamental para evoluir como eletricista e conquistar mais espaço no mercado.

Como Funciona a Automação com o eCAD Labs?

Para entender como elaborar projetos elétricos automaticamente com o eCAD Labs, basta seguir um fluxo simples e intuitivo.

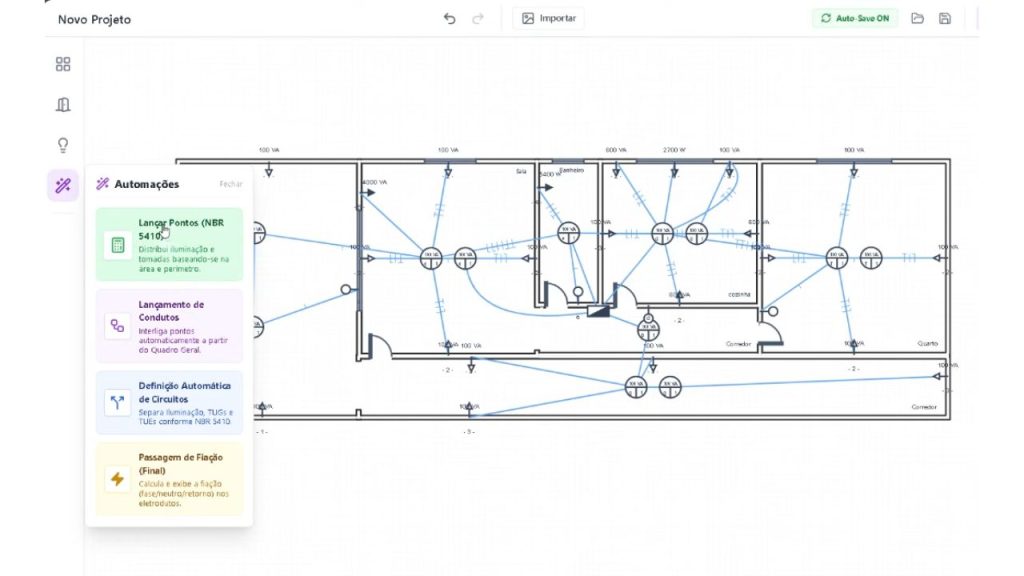

Primeiramente, o eletricista importa a planta baixa do projeto residencial para dentro do software. A partir disso, com um único clique em “Lançar Pontos NBR 5410”, o sistema executa uma série de tarefas técnicas de forma automática, como:

• O cálculo de áreas e perímetros dos ambientes, respeitando os critérios da norma NBR 5410.
• A definição da posição do quadro de distribuição, que pode ser ajustada manualmente depois, conforme preferências do projetista ou exigências do cliente.
• O lançamento de todos os eletrodutos, pontos de iluminação e tomadas, com base no uso de cada ambiente.
• A criação dos circuitos elétricos de forma automática, separando-os em circuitos de uso geral, específico (como chuveiros e torneiras elétricas) e de iluminação.

Depois disso, com poucos cliques adicionais, o sistema ainda realiza a passagem da fiação, calcula a corrente elétrica de cada circuito, e monta automaticamente o diagrama unifilar do projeto — com toda a simbologia técnica padronizada conforme normas profissionais.

Além disso, o software permite gerar de forma instantânea a lista de materiais (como condutores, disjuntores e eletrodutos), o que reduz retrabalhos e acelera a entrega do orçamento técnico ao cliente.

Em resumo, o eCAD Labs transforma tarefas complexas e demoradas em processos rápidos, visualmente organizados e tecnicamente confiáveis.

Personalização e Ajustes Manuais

Embora o processo seja automatizado, o sistema é altamente personalizável. Ou seja, o eletricista pode:

• Alterar a posição de quadros e pontos
• Adicionar cargas específicas (como chuveiros, torneiras elétricas ou ar-condicionado)
• Redimensionar circuitos com base em novas potências
• Ajustar o layout da instalação conforme o projeto do cliente

Assim, além da velocidade, você mantém controle total sobre cada detalhe.

Como Elaborar Projetos Elétricos Automaticamente de Acordo com a NBR 5410

Para garantir que um projeto elétrico esteja em conformidade com as normas técnicas brasileiras, é essencial seguir as exigências da NBR 5410, que regulamenta as instalações elétricas de baixa tensão.

Entre os principais critérios definidos por essa norma, podemos destacar:

• Tomadas de uso geral (TUGs): devem ser instaladas a cada 5 metros de perímetro em ambientes como salas, quartos e corredores.
• Tomadas na cozinha: o cálculo muda. Nesse ambiente, é obrigatório instalar uma tomada a cada 3,5 metros de perímetro, sendo que as três primeiras precisam ter uma potência mínima de 600 VA.
• Limite de corrente por circuito: a norma determina que os circuitos de iluminação devem suportar, no máximo, 10 A, enquanto os circuitos de tomadas podem chegar até 20 A, evitando sobrecargas.
• Cálculo da carga instalada: é necessário somar corretamente todas as potências dos equipamentos e pontos de uso para definir a bitola dos cabos, os disjuntores e a divisão de circuitos.

Com o uso de ferramentas modernas, como o software eCAD Labs, todo esse processo se torna automático. Ao importar a planta baixa, o sistema reconhece os ambientes, calcula áreas e perímetros, e sugere a distribuição de pontos e circuitos conforme a norma.

Além disso, ajusta a separação de circuitos, define a carga das tomadas conforme o ambiente e organiza eletrodutos e fiação com segurança e padronização.

Na prática, isso significa que você consegue gerar um projeto 100% normatizado em poucos cliques — e ainda pode fazer ajustes personalizados sempre que necessário. Portanto, além de economizar tempo, você aumenta a qualidade técnica do seu trabalho e transmite mais confiança para seus clientes.

Conclusão: Os Benefícios de Saber Como Elaborar Projetos Elétricos Automaticamente

Dominar como elaborar projetos elétricos automaticamente vai muito além de agilizar tarefas — trata-se de evoluir como profissional. Ao adotar o eCAD Labs, você não apenas economiza tempo, mas também entrega projetos mais seguros, bem apresentados e totalmente alinhados com a NBR 5410.

Além disso, a automação destaca você em um mercado exigente, agrega valor ao serviço e fortalece sua autoridade técnica.
