Como Imprimir no CADe SIMU?

  • março 16, 2017
  • CADe Simu
  • 9 comentários

Home Programas CADe Simu Como Imprimir no CADe SIMU?

Passo a Passo de Como Imprimir no CADe SIMU

Veremos agora o método de configuração para obter uma boa impressão dos projetos desenvolvidos no software eletrotécnico CADe SIMU.

Vamos desenvolver a impressão de um projeto já criado, no exemplo a seguir teremos como base de desenvolvimento o diagrama de uma partida direta de motor elétrico trifásico. Observe o exemplo:

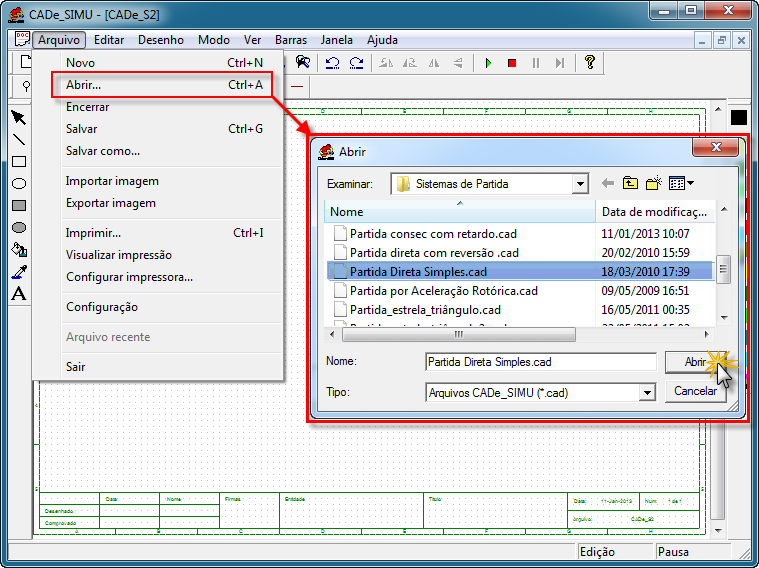

1 – No primeiro instante vamos abrir o arquivo “Partida Direta Simples.cad”

menu arquivo CADe SIMU

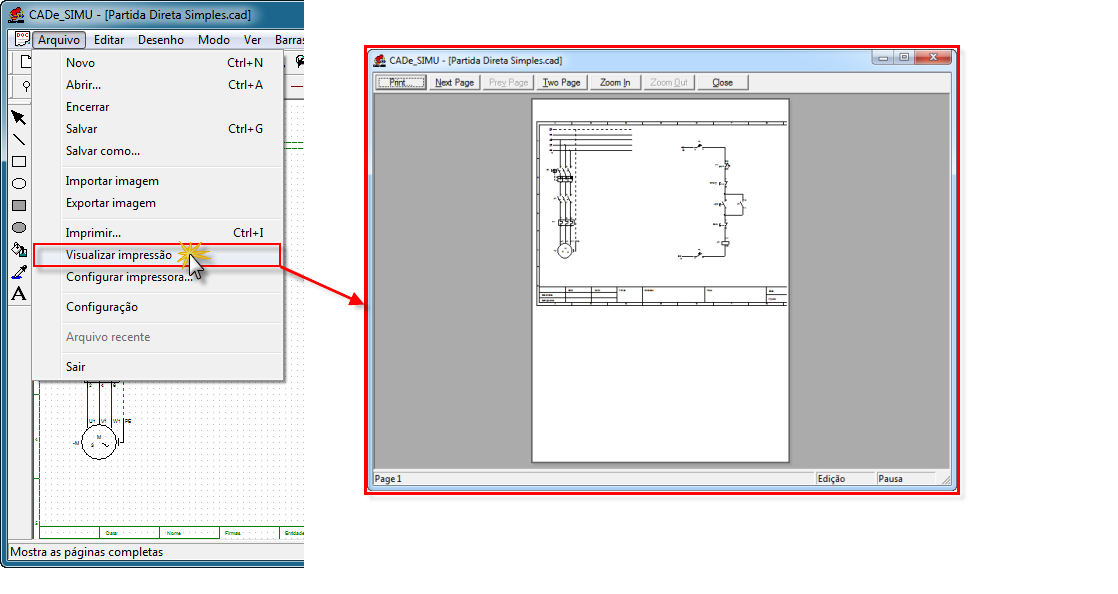

2 – Vamos até a opção “visualização da impressão” para checarmos como seria impresso nosso projeto neste instante:

Visualizar impressão CADe SIMU

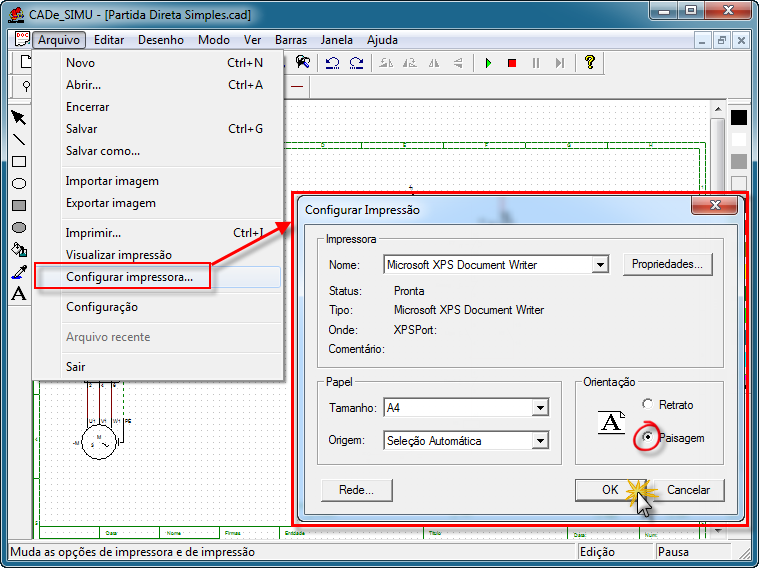

3 – Iremos agora até a opção “Configurar Impressora” no menu de opções “Arquivo”.

Uma vez que constatamos que a folha está no Formato A4 Horizontal (Retrato) e nosso projeto foi construído para ser impresso em Formato A4 Horizontal (Paisagem) devemos selecionar a opção Paisagem nas configurações da impressora, veja:

Configurar Impressora CADe SIMU

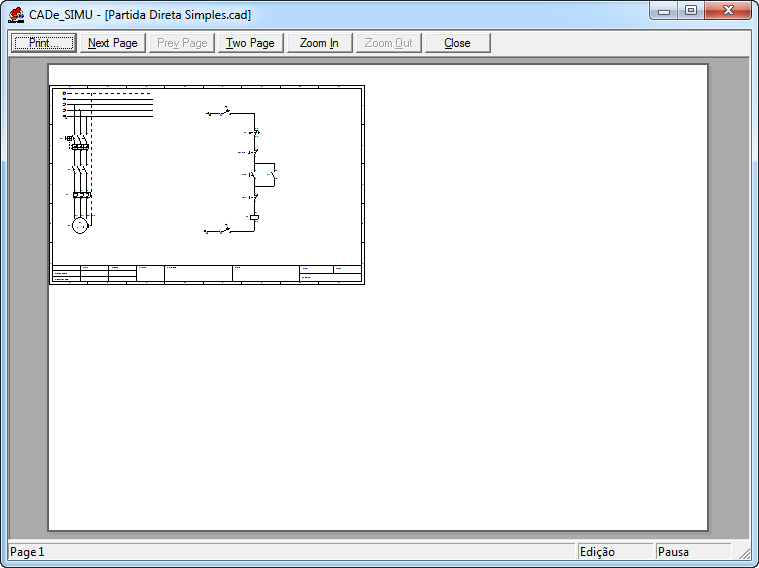

4 – Visualizando novamente a impressão obtemos o seguinte resultado:

Visualizando impressão no CADe SIMU

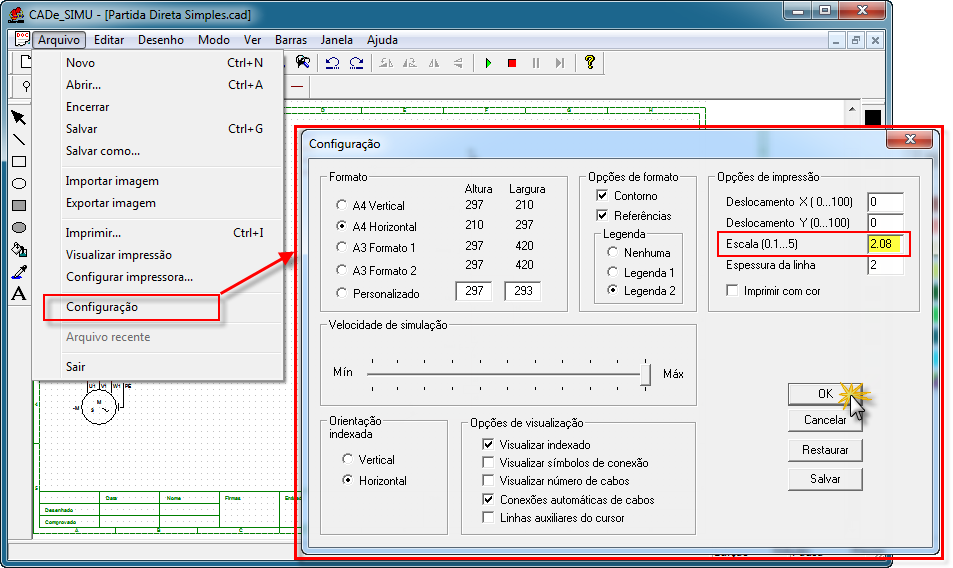

5 – Agora devemos ir até a opção “Configuração” que encontra-se no Menu “Arquivo” e configuraremos um valor de escala no campo “Escala” da opção “Opções de impressão”.

Neste exemplo o valor de escala que representa uma perfeita impressão do projeto foi de 2.08

Configuração impressão CADe SIMU

Obs: O valor 2.08 não pode ser digitado fazendo uso de vírgula e sim o símbolo “ponto”.

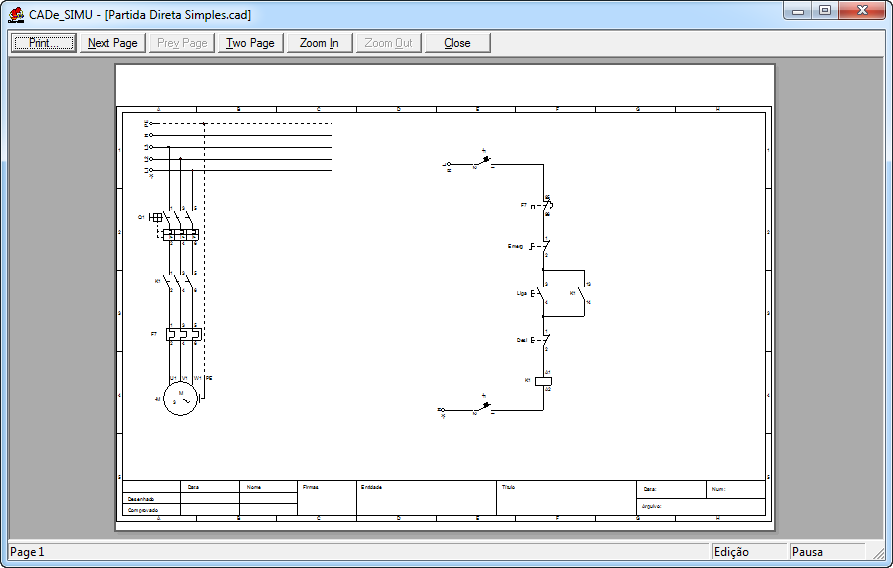

6 – Antes de realizar a impressão vamos verificar a impressão novamente, temos o seguinte:

Verificando impressão no CADe SIMU

7 – Agora sim podemos realizar a impressão de nosso projeto, para isto devemos seguir os passos comuns de impressão.

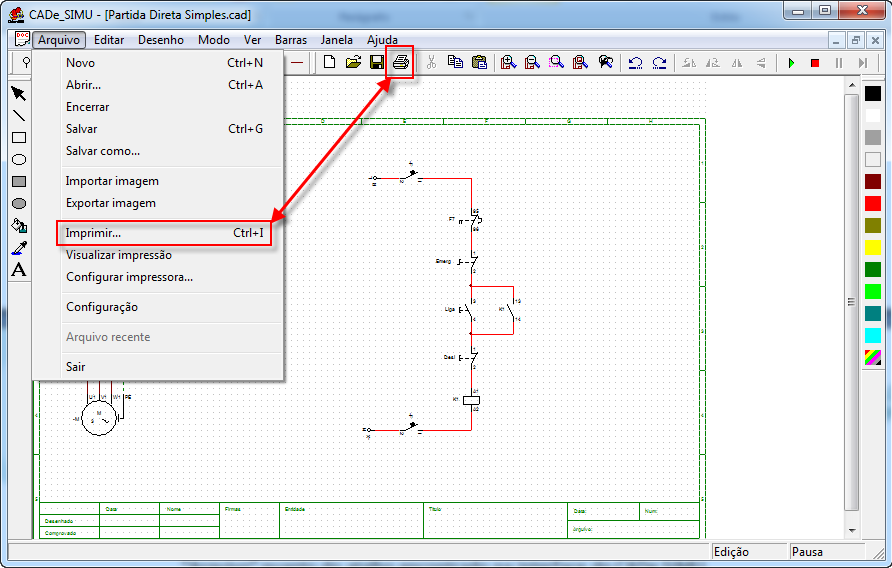

Podemos realizar esta ação tanto através do menu “Arquivo” quanto do atalho encontrado na interface do CADe SIMU, ou mesmo através das teclas de atalho Ctrl+I, observe:

Como imprimir no CADe SIMU

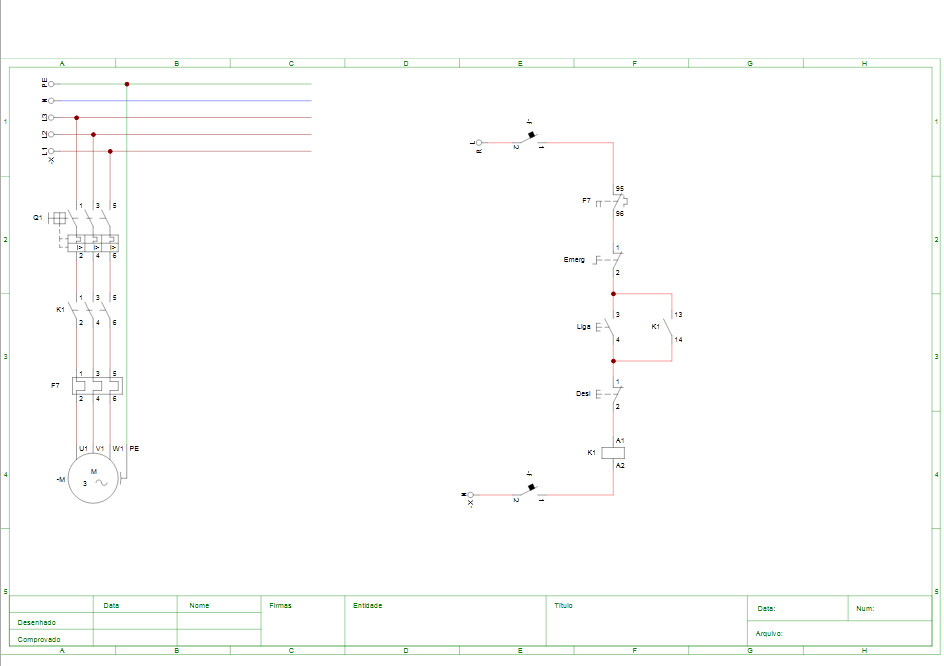

Teremos, portanto, nosso projeto impresso da seguinte maneira:

Visualização final impressão CADe SIMU

Como Salvar Projeto do CADe SIMU em PDF?

Uma dica interessante também é que você pode invés de mandar imprimir, selecionar opção do seu próprio sistema operacional (Windows) para salvar direto em PDF.

Qual o benefício de ter o Projeto do CADe SIMU em PDF?

  • Pode guardar em seu diretório
  • Usar quando for preciso
  • Enviar por e-mail
  • Exibir em seu smartphone

Quer saber Como Usar CADe SIMU?

Clique aqui e confira nosso artigo!
