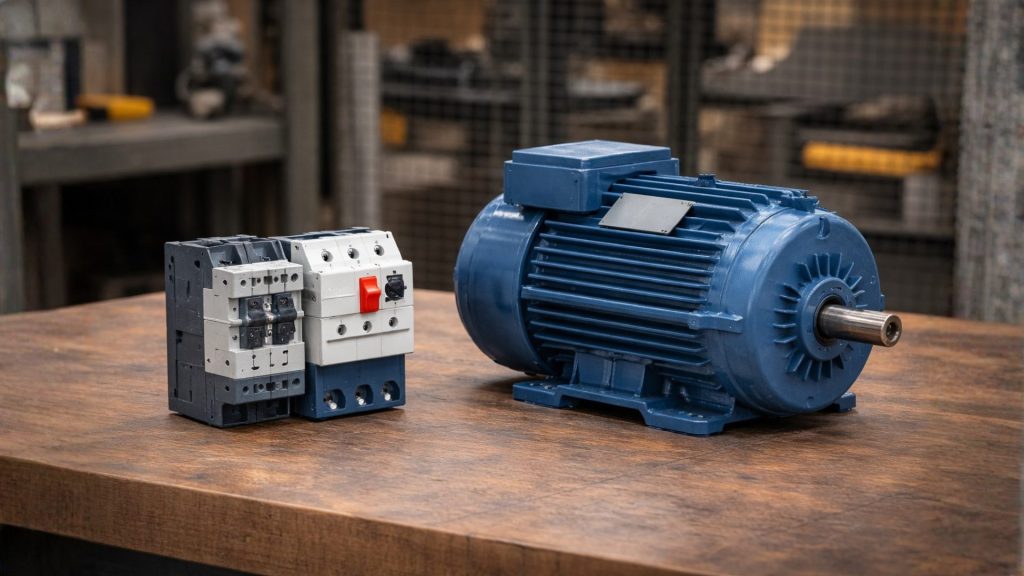

Muitos profissionais ainda têm dúvida sobre como ligar motor monofásico com contator da maneira correta. À primeira vista, pode parecer algo simples, já que o motor monofásico trabalha com apenas dois condutores ativos — fase e neutro ou duas fases — enquanto o contator tradicional possui três polos de potência.
É justamente aí que surge a confusão.
Ao observar o contator, muitos pensam: “Se eu preciso usar apenas dois condutores, basta conectar em dois polos e deixar o terceiro sem uso.” No entanto, essa prática não é recomendada.
O contator foi projetado para que seus três polos trabalhem de forma equilibrada, tanto em condução quanto em desgaste mecânico e elétrico. Quando apenas dois polos são utilizados, ocorre um desequilíbrio no desgaste dos contatos, já que dois sofrerão arco elétrico constante durante as manobras, enquanto o terceiro permanecerá intacto.
Além disso, quando falamos também do uso conjunto com disjuntor motor, deixar um polo sem condução pode comprometer a atuação completa das proteções térmica e magnética, reduzindo a eficiência do sistema.
Portanto, a resposta é: não.
E entender o motivo é fundamental para garantir segurança, vida útil uniforme dos componentes e funcionamento adequado do sistema elétrico.
Quando falamos em como ligar motor monofásico com contator, não podemos pensar apenas em “fechar circuito e fazer o motor funcionar”. Precisamos analisar também o comportamento interno do contator ao longo do tempo.
Toda vez que o contator fecha ou abre seus polos, ocorre um pequeno arco elétrico entre os contatos. Esse arco é controlado pela câmara de extinção, porém ele sempre provoca um desgaste natural nas superfícies metálicas.
Isso é normal.
O problema começa quando você utiliza apenas dois polos e deixa o terceiro sem uso.
Nesse cenário, acontece o seguinte:
Com o tempo, esse desequilíbrio pode causar falhas prematuras, aquecimento irregular e até travamento mecânico dos polos mais utilizados.
Ou seja, embora o sistema funcione no início, você compromete a vida útil do contator a médio e longo prazo.
Consequentemente, a durabilidade do equipamento diminui de forma irregular — e isso pode gerar manutenções inesperadas.
Além disso, quando analisamos o disjuntor motor, a situação se torna ainda mais crítica, pois não estamos falando apenas de desgaste, mas também de eficiência na proteção elétrica.
Agora vamos ao método correto.
Para entender como ligar motor monofásico com contator da forma adequada, você precisa distribuir a corrente de maneira equilibrada entre os três polos do contator e do disjuntor motor. Isso é fundamental para garantir desgaste uniforme e proteção completa do sistema.
O procedimento funciona assim:
Na prática, isso significa que a mesma corrente elétrica passa pelos três polos, mesmo sendo um motor monofásico.
E por que isso é importante?
Porque dessa forma:
Portanto, você não deixa nenhum polo “ocioso” e garante que todo o conjunto trabalhe de maneira equilibrada e segura.
Quando você aprende como ligar motor monofásico com contator, não pode pensar apenas no acionamento. É fundamental entender também como o disjuntor motor atua na proteção do sistema.
O disjuntor motor possui dois tipos principais de proteção:
Ou seja, ele não está ali apenas para “ligar e desligar” o circuito. Ele monitora constantemente a corrente que passa por seus polos.
Agora vem o ponto importante.
Se você utilizar apenas dois polos do disjuntor motor e deixar o terceiro sem corrente, parte do sistema interno de monitoramento ficará subutilizada. Isso significa que o dispositivo não estará trabalhando de forma equilibrada.
Consequentemente, em uma situação real de sobrecarga ou curto-circuito, a atuação pode não ocorrer com a mesma precisão e eficiência que ocorreria se os três polos estivessem conduzindo corrente.
Além disso, o desgaste interno também deixa de ser uniforme, o que pode comprometer o desempenho ao longo do tempo.
Portanto, ao distribuir a corrente pelos três polos, você garante:
Em resumo, não se trata apenas de “usar todos os polos”. Trata-se de garantir que o disjuntor motor cumpra integralmente sua função de proteger o motor contra sobrecargas e curtos-circuitos.
Depois de entender como ligar motor monofásico com contator na parte de potência, é fundamental compreender também como funciona o circuito de comando. Afinal, é o comando que determina quando o motor liga e quando ele desliga.

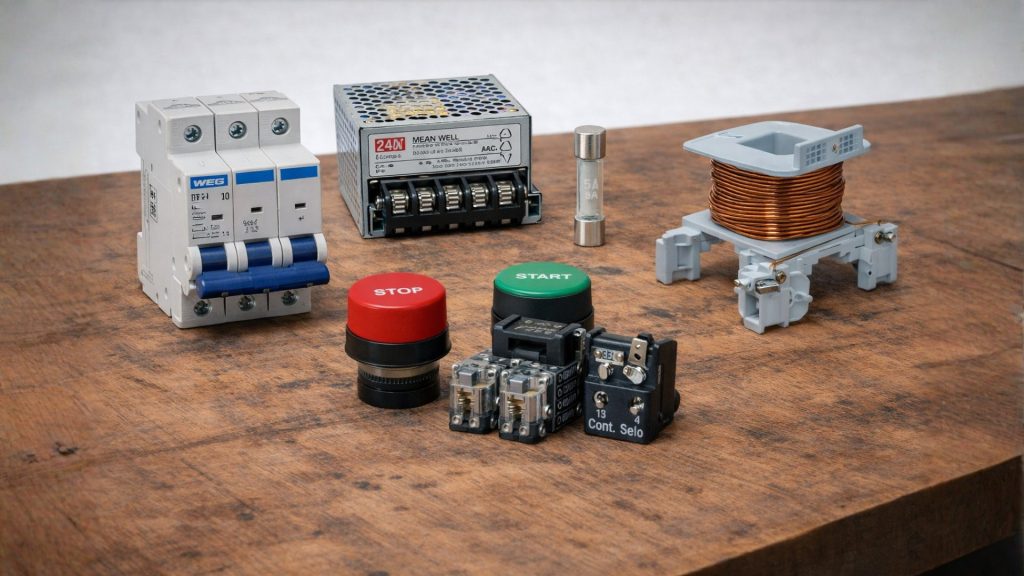

O circuito de comando normalmente é composto por:
Disjuntor de proteção
Fonte de 24 Vcc
Fusível
Contato auxiliar do disjuntor motor
Botão de parada (NF)
Botão de partida (NA)
Contato de selo
Bobina do contator
Primeiramente, o disjuntor de proteção alimenta a fonte, que transforma a tensão alternada da rede em 24 Vcc. Essa tensão reduzida aumenta a segurança do operador.
Em seguida, o fusível protege o circuito contra possíveis curtos ou falhas internas no comando.
Logo depois, entra o contato auxiliar do disjuntor motor, que deve ser do tipo normalmente aberto (NA). Quando você arma o disjuntor na potência, esse contato fecha automaticamente e libera a alimentação do comando. Ou seja, se o disjuntor estiver desligado, o motor não pode partir.
Na sequência, temos o botão de parada (NF). Ele permanece fechado durante a operação normal. Porém, ao pressioná-lo, o circuito abre imediatamente e desliga o motor.
Depois disso, o botão de partida (NA) energiza a bobina do contator. Assim que a bobina energiza, o contator fecha os contatos de potência e o motor entra em funcionamento.
Logo em seguida, o contato de selo mantém a bobina energizada mesmo após soltar o botão de partida. Sem esse selo, o motor desligaria assim que o botão fosse liberado.
Por fim, se ocorrer uma sobrecarga, o disjuntor motor atua na potência. Consequentemente, o contato auxiliar abre, o comando perde alimentação e o motor desliga automaticamente.
Dessa forma, potência e comando trabalham em conjunto. Se surgir qualquer falha elétrica, o sistema interrompe o funcionamento com segurança e coerência técnica.
Quando você aprende corretamente como ligar motor monofásico com contator, não está apenas fazendo a ligação funcionar — você está garantindo qualidade técnica na instalação.
Primeiramente, você aumenta a vida útil do contator. Isso acontece porque todos os polos passam a trabalhar de forma equilibrada, evitando que apenas dois contatos sofram desgaste enquanto o terceiro permanece praticamente intacto.
Além disso, o disjuntor motor atua corretamente. Como todos os polos conduzem corrente, o sistema de proteção magnética e térmica funciona de maneira completa, garantindo resposta adequada em casos de sobrecarga ou curto-circuito.
Consequentemente, o desgaste dos contatos ocorre de forma uniforme. Isso mantém o equipamento mais estável ao longo do tempo e reduz a necessidade de substituições prematuras.
Outro ponto importante é que a proteção se torna mais eficiente. O sistema passa a operar dentro das condições ideais previstas pelo fabricante, aumentando a confiabilidade da instalação.
Por fim, você eleva o nível de segurança. Uma instalação bem executada reduz riscos elétricos e transmite mais profissionalismo ao cliente.
Além disso, ao seguir o procedimento correto, você evita improvisações que podem comprometer o sistema no médio e longo prazo. E, na elétrica, improviso quase sempre cobra um preço alto depois.
Um dos erros mais comuns é acreditar que “se funciona, está certo”.
À primeira vista, o motor pode até ligar normalmente. No entanto, em elétrica industrial, funcionamento não significa conformidade técnica. Um sistema pode estar operando e, ainda assim, estar montado de forma incorreta do ponto de vista de proteção e durabilidade.
Quando o terceiro polo do contator ou do disjuntor motor não é utilizado corretamente, alguns problemas começam a surgir — mesmo que não apareçam imediatamente.
A proteção pode ficar incompleta, pois nem todos os polos estarão monitorando a corrente de forma equilibrada.
Além disso, o desgaste dos contatos será desigual, já que apenas dois polos estarão trabalhando constantemente enquanto o terceiro permanecerá praticamente intacto.
Com o tempo, isso reduz a confiabilidade do sistema e pode comprometer tanto o desempenho quanto a segurança da instalação.
Por isso, entender profundamente como ligar motor monofásico com contator é o que realmente diferencia um profissional comum de um profissional técnico e estratégico — aquele que não apenas faz funcionar, mas faz da maneira correta e segura.
Em resumo, entender como ligar motor monofásico com contator vai muito além de simplesmente conectar dois fios em dois polos e colocar o sistema para funcionar.
Embora isso até possa fazer o motor girar, essa não é a forma tecnicamente correta.
Para garantir um funcionamento seguro e profissional, você precisa distribuir corretamente a corrente elétrica, aplicar o looping no terceiro contato e assegurar que tanto o contator quanto o disjuntor motor trabalhem de forma equilibrada.
Quando você utiliza os três polos:
Portanto, sempre que for realizar esse tipo de ligação, lembre-se:
✔ Não deixe nenhum polo vazio
✔ Promova condução uniforme nos três contatos
✔ Garanta que o sistema de proteção esteja totalmente ativo
Dessa forma, você não apenas liga o motor — você entrega uma instalação segura, durável e tecnicamente correta.
Agora me conta: você já utilizava o looping no terceiro polo ou costumava deixar um contato sem uso? 🚀
