Faça isso antes de comprar um inversor de frequência

Quando você vai fazer uma instalação de um inversor de frequência você entende exatamente o que deve ser feito e o que você, de fato, vai precisar?

Hoje nossa conversa aqui será a respeito das boas práticas de instalação de um inversor de frequência.

O QUE EU PRECISO SABER ANTES DE INSTALAR UM INVERSOR DE FREQUÊNCIA?

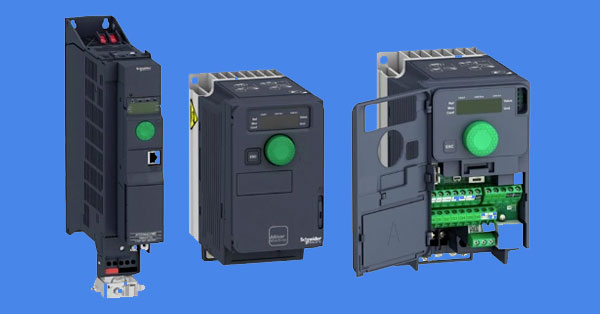

inversor de frequência

A primeira coisa (e muito importante) que você precisa entender é que a rede de alimentação é de extrema importância para o bom funcionamento do inversor de frequência.

Parece bastante óbvio isso, mas o que você precisa entender é que em alguns casos, será necessário a adição de um transformador isolador e/ou reatância de rede.

A escolha deste dispositivo estará relacionada a tensão da rede e a potência do inversor de frequência.

O fato é que, ao utilizar este transformador ou reatância de rede, conseguimos minimizar sobretensões transitórias na rede de alimentação.

Melhoramos também o fator de potência, reduzimos também as harmônicas aumentando por sua vez a vida útil do inversor e interferindo menos na qualidade da rede de alimentação.

A IMPORTÂNCIA DOS CONDUTORES PARA O BOM FUNCIONAMENTO DO INVERSOR

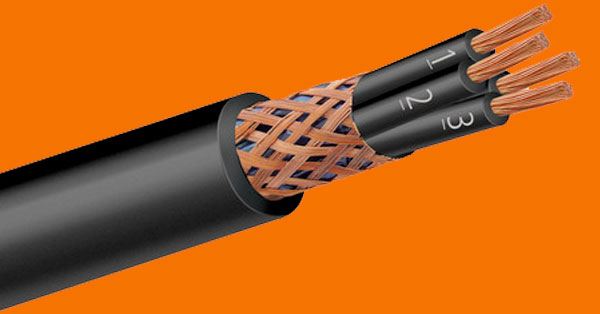

cabo blindado para inversor de frequência

Agora, você já imaginou o nível de importância que os condutores possuem em uma instalação como esta?

Querendo ou não, o próprio inversor pode emitir uma radiação eletromagnética e esta radiação pode ser transmitida através do próprio cabo, se mal dimensionado este cabo acaba virando uma espécie de antena.

E como toda boa antena, além de propagar a radiação ele também pode captar radiações externas e prejudicar o funcionamento do inversor.

Para que este efeito seja minimizado, é recomendado o uso de cabos especiais blindados para diminuir interferências.

Mas não e só isso, veja, aterrar o gabinete de instalação do inversor também pode ajudar a minimizar este problema.

O INVERSOR DE FREQUÊNCIA PODE INTERFERIR EM OUTROS COMPONENTES?

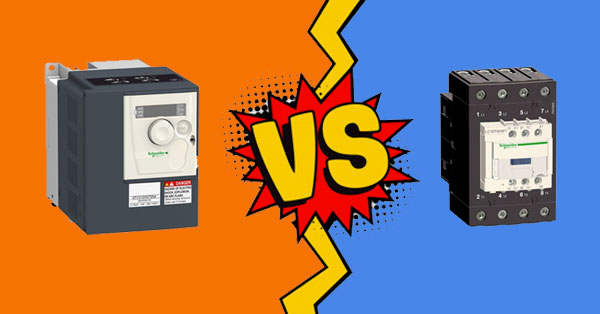

contator e inversor

Para você ter ideia, até mesmo se houver a instalação de contatores no circuito de alimentação do inversor, ou mesmo perto dele, é recomendado que seja adicionado supressores de transientes em suas bobinas.

Fala sério, e você achando que era só ir lá e colocar o inversor de frequência pra rodar né? Mas vamos lá.

Tem mais…

BOAS PRÁTICAS NA INSTALAÇÃO DE INVERSOR DE FREQUÊNCIA

como instalar o inversor

Como sabemos que o cabo de conexão com o motor elétrico é uma das maiores fontes de emissão de radiação eletromagnética, devemos nos fazer a seguinte pergunta:

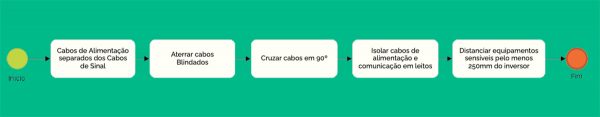

Como Instalar um Inversor de Frequência:

  • Primeiro: Separar os cabos de alimentação do motor dos cabos de sinal e controle
  • Segundo: Os cabos blindados devem ser aterrados ou aterramos os eletrodutos.
  • Terceiro: Se for necessário fazer cruzamento de cabos deve ser feito a 90º
  • Quarto: Se no mesmo leito existir cabos de força e de comando, deve ser prevista uma isolação com um separador metálico aterrado
  • Equipamentos sensíveis a interferência (por exemplo o CLP) deve ser instalado pelo menos 250mm distante dos componentes principais do inversor.

OS 03 TIPOS DE FILTROS DEVEM SER UTILIZADOS NA INSTALAÇÃO DE UM INVERSOR

Mas já que estamos falando de interferência, podemos colocar em pauta aqui a função dos filtros e também os 3 tipos de tratamentos que podemos ter para minimizar estes problema:

O primeiro filtro que eu quero comentar é o reator de saída, ele é instalado no lado da saída do inversor para aumentar a indutância do circuito e reduzir as altas taxas de elevação da tensão, (dv/dt e EMC)

O segundo filtro que você precisa saber que existe é o filtro de saída no motor, eles se assemelham com os reatores de saída. Mas seu papel principal é reduzir Harmônicas através de uma combinação de componentes RLC.

Ele é capaz também de desviar as EMI (Interferência Eletromagnéticas) para terra

O terceiro filtro que você deve atentar são os terminadores, que na verdade é um circuito RC (Resistor + Capacitor) que será adicionado nos condutores de comunicação do inversor de frequência para que não exista (ou diminua) as interferências geradas pelo inversor.

MÉTODOS DE INSTALAÇÃO DE UM INVERSOR DE FREQUÊNCIA?

Mas ok, agora que você já está alinhado com a questão de funcionamento e performance do motor vamos para a instalação…

Quais são as formas possíveis de ligação do inversor?

Bom, você vai encontrar um inversor comandando um único motor, ou senão, você poderá ver um único inversor de frequência sendo responsável por partir vários motores simultaneamente.

Isso mesmo, eu posso associar motores ao meu inversor, o detalhe importante deste tipo de ligação é que:

– A corrente do inversor de frequência deve ser igual ou maior a soma das correntes dos motores

– A proteção térmica dos motores deve ser individual para cada motor.
