Quando falamos em projetos elétricos residenciais, uma das dúvidas mais comuns entre eletricistas e projetistas é como representar corretamente o interruptor paralelo e intermediário dentro do diagrama unifilar.
Embora a instalação física seja relativamente simples para quem já trabalha com elétrica, a representação no projeto costuma gerar dúvidas, principalmente quando existem três ou mais pontos de acionamento para a mesma iluminação.
Além disso, uma representação incorreta pode causar erros na interpretação do projeto, dificuldades durante a execução da instalação e até retrabalho na obra.
Por isso, entender como funciona o interruptor paralelo e intermediário no diagrama unifilar é fundamental para criar projetos elétricos mais profissionais, organizados e fáceis de executar.
Ao longo deste conteúdo, você vai entender como representar esses dispositivos corretamente e conhecer os principais cuidados para desenvolver um projeto elétrico mais organizado, funcional e fácil de interpretar.
Antes de entender a representação no projeto, é importante compreender a função desses dispositivos. Afinal, conhecer o funcionamento de cada componente facilita tanto a elaboração quanto a interpretação do projeto elétrico.
Primeiramente, o interruptor paralelo permite controlar um mesmo ponto de iluminação a partir de dois locais diferentes. Dessa forma, o usuário pode ligar ou desligar a iluminação em pontos distintos, proporcionando mais praticidade e conforto.
Por exemplo, esse tipo de instalação é muito utilizado em:
O interruptor paralelo contribui para a funcionalidade dos ambientes, especialmente em locais onde o acionamento da iluminação precisa ser realizado em mais de um ponto.
No entanto, quando existe a necessidade de controlar a mesma lâmpada em três ou mais pontos, entra em cena o interruptor intermediário.
Nesse caso, a instalação passa a utilizar:
Dessa forma, o usuário consegue ligar ou desligar a iluminação a partir de diversos locais diferentes.

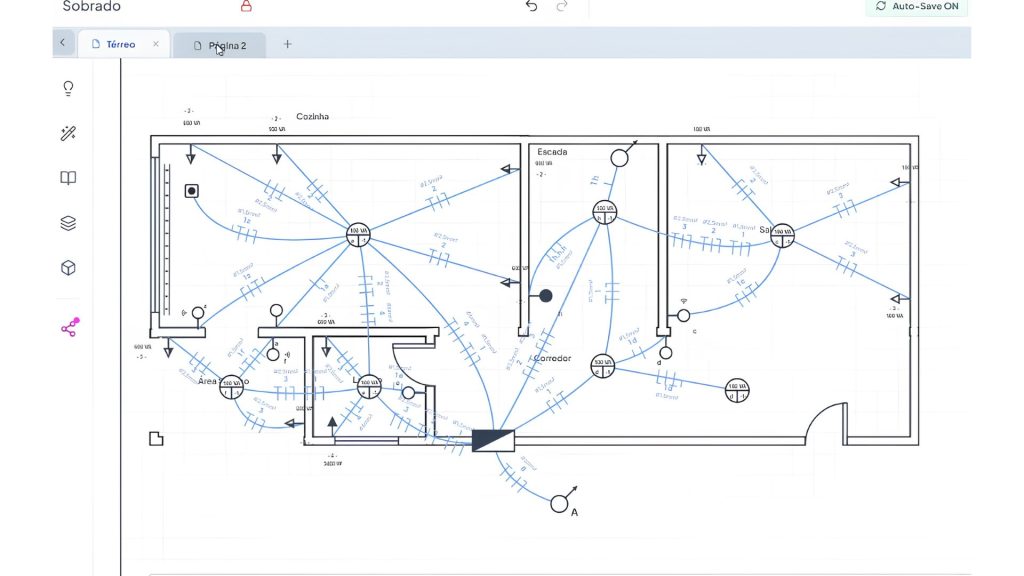

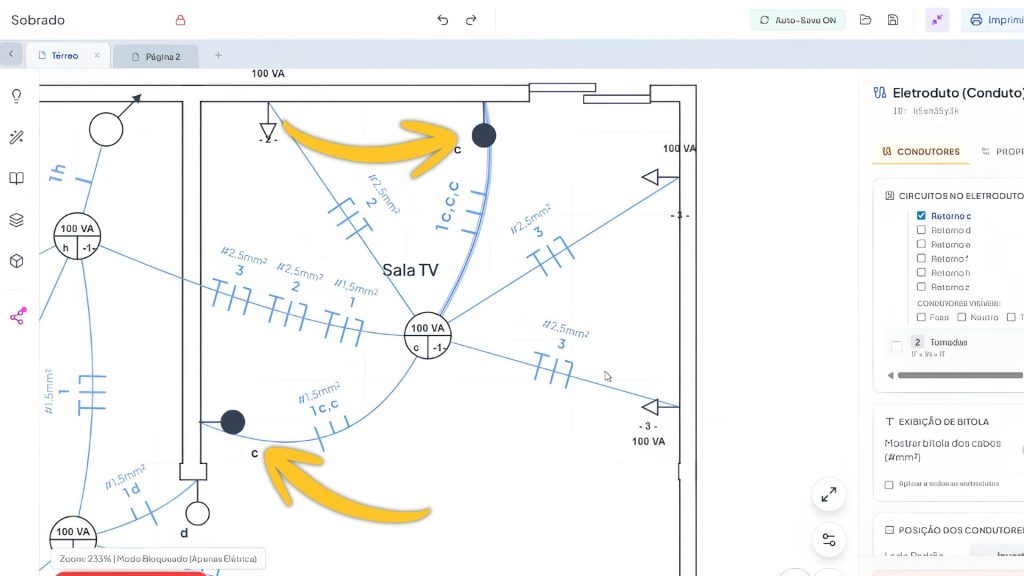

Na representação do interruptor paralelo e intermediário, um dos interruptores recebe a fase da instalação.
A partir dele, são criados os condutores de interligação que seguem até o segundo interruptor paralelo.
Por sua vez, o segundo interruptor envia o retorno para o ponto de iluminação.
Consequentemente, o sistema permite que a lâmpada seja acionada independentemente da posição dos interruptores.
No diagrama unifilar, os retornos fazem a comunicação entre os dispositivos e mostram essa condição de funcionamento.
Por isso, é fundamental identificar corretamente:

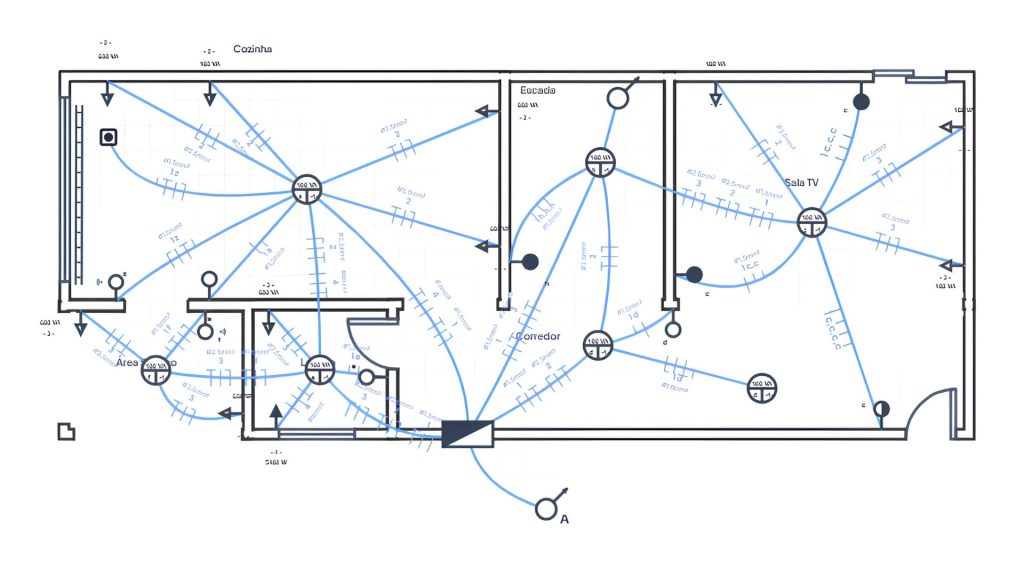

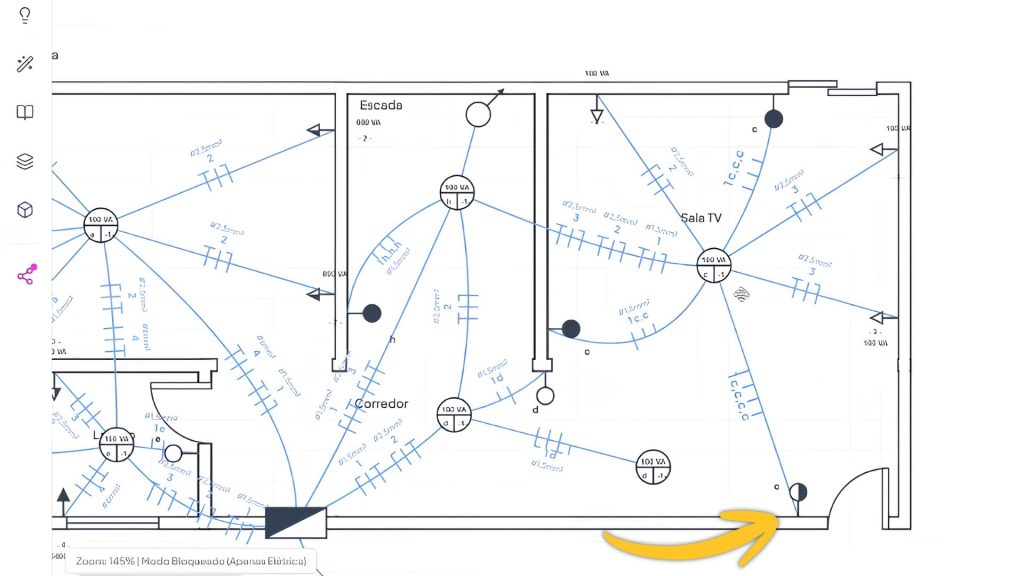

Quando existe um terceiro ponto de comando, é necessário inserir um interruptor intermediário entre os dois paralelos.
Na prática, o interruptor intermediário não recebe fase nem retorno da lâmpada diretamente.
Sua função é apenas realizar a comutação dos condutores que interligam os interruptores paralelos.
Por esse motivo, no projeto elétrico, ele normalmente é representado através dos condutores de interligação que passam por sua caixa de instalação. Além disso, essa representação facilita a interpretação do circuito e ajuda a evitar erros durante a execução da instalação.
É importante manter a identificação correta dos retornos utilizados no circuito. A identificação adequada facilita a leitura do projeto e evita erros durante a execução.
Dessa forma, a leitura do projeto se torna mais simples e evita erros durante a execução.
Ao elaborar um projeto elétrico, alguns cuidados são fundamentais.
Primeiramente, todos os dispositivos devem estar associados ao circuito de iluminação correspondente.
Isso facilita a interpretação do projeto e reduz falhas na instalação.
Além disso, os retornos precisam ser identificados de forma clara.
Essa organização permite compreender rapidamente quais dispositivos estão interligados.
Outro ponto importante é conferir se os eletrodutos possuem espaço suficiente para acomodar todos os condutores necessários.
Afinal, sistemas com interruptor paralelo e intermediário exigem uma quantidade maior de fios quando comparados a um interruptor simples.
Por fim, sempre realize uma conferência completa do projeto antes de liberar a documentação para execução.
Isso ajuda a identificar inconsistências e evita retrabalhos na obra.
Atualmente, softwares especializados permitem automatizar boa parte da representação dos circuitos.
Além de agilizar o desenvolvimento do projeto, essas ferramentas ajudam a:
Consequentemente, o projetista ganha produtividade e aumenta a qualidade dos projetos entregues.
Se você deseja criar projetos elétricos com mais rapidez, organização e profissionalismo, vale a pena conhecer o eCAD Labs.
Atualmente, desenvolver projetos de forma eficiente é essencial para reduzir erros, ganhar produtividade e entregar documentação técnica de maior qualidade. Nesse contexto, o eCAD Labs surge como uma solução completa para profissionais da área elétrica.
O eCAD Labs é um software desenvolvido para eletricistas, projetistas e profissionais da área elétrica que precisam elaborar projetos residenciais e industriais de forma prática e eficiente.
Além disso, a plataforma oferece recursos que ajudam a automatizar diversas etapas do projeto, tornando o processo mais rápido e organizado. Dessa forma, você consegue dedicar mais tempo à análise técnica e menos tempo às tarefas repetitivas.
Com ele, você consegue:
Além disso, o software ajuda a reduzir erros durante o desenvolvimento do projeto e aumenta significativamente a produtividade do profissional.
👉 Seja para representar um interruptor paralelo e intermediário, desenvolver plantas elétricas completas ou criar diagramas industriais, o eCAD Labs oferece ferramentas que facilitam todo o processo de projeto.
Clique aqui e conheça o eCAD Labs. ⚡
Em resumo, saber representar corretamente o interruptor paralelo e intermediário é uma habilidade essencial para qualquer profissional que desenvolve projetos elétricos.
Embora pareça um detalhe simples, uma representação adequada melhora a interpretação do projeto, reduz erros na instalação e aumenta a qualidade da documentação técnica.
Além disso, quando o eletricista domina esse tipo de representação, ele consegue elaborar projetos mais profissionais e transmitir muito mais confiança para clientes e equipes de execução.
👉 E você, já domina a representação de interruptor paralelo e intermediário nos seus projetos ou ainda encontra dificuldades nesse tipo de instalação? 🚀
