Manutenção de Relé Térmico – Guia Fácil para Eletricistas

A manutenção de relé térmico é uma prática essencial para garantir a proteção de motores trifásicos contra sobrecargas. No cenário da manutenção elétrica industrial, dominar essa técnica é o que diferencia um eletricista comum de um Eletricista Classe A. Portanto, se você quer elevar o nível da sua atuação e realizar diagnósticos com precisão, este guia prático é para você.

O que é um Relé Térmico e Qual sua Função?

O relé térmico é um dispositivo responsável por monitorar a corrente elétrica que passa por um motor. Quando a corrente ultrapassa um limite pré-estabelecido, o relé atua automaticamente, abrindo ou fechando seus contatos auxiliares para proteger o circuito. Assim, ele evita que o motor seja danificado por aquecimento excessivo ou sobrecarga contínua. Em outras palavras, trata-se de uma barreira de segurança indispensável.

Etapas Essenciais na Manutenção de Relé Térmico

Realizar a manutenção de relé térmico exige atenção aos detalhes e domínio técnico. A seguir, você verá um passo a passo estruturado que inclui desde a inspeção visual até a simulação de atuação. Logo, siga com atenção cada etapa descrita abaixo.

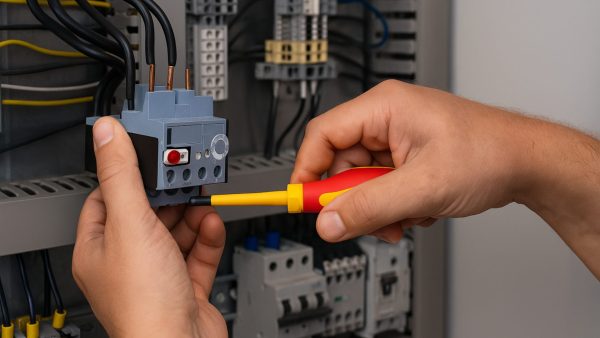

1. Desconecte o Relé da Rede de Alimentação

Antes de iniciar qualquer procedimento, desconecte o relé térmico da alimentação elétrica. Essa etapa é crucial para garantir segurança e, além disso, evitar interferências nas medições de continuidade e resistência.

2. Faça uma Inspeção Visual Minuciosa

Observe se há rachaduras na carcaça, sujeira acumulada ou terminais com mau contato. Poeira condutiva e oxidação são comuns em ambientes industriais e podem, eventualmente, reduzir a resistência de isolamento. Se necessário, faça a limpeza dos contatos, o reaperto dos terminais ou substitua o relé. Dessa forma, você evita falhas futuras.

3. Teste os Contatos de Forma Correta

Neste ponto, você deverá testar:

• Contato principal: Deve apresentar continuidade constante.

• Contatos auxiliares (95-96 e 97-98): Teste nas posições aberto e fechado.

Caso a continuidade não esteja presente, isso indica falha. Nesse caso, será necessário substituir o dispositivo, pois os contatos do relé térmico não são substituíveis separadamente.

4. Simule a Atuação do Relé Térmico

Você pode fazer esse teste de duas maneiras distintas:

• Manual: Pressionando o botão de teste do relé térmico.

• Real: Aplicando uma carga cuja corrente seja maior que o valor ajustado no relé. Dessa maneira, você testa o funcionamento em condições reais.

Se o relé não atuar conforme esperado, substituí-lo é a melhor decisão para preservar a segurança do circuito.

Quando a Manutenção de Relé Térmico não Resolve

Se mesmo após todas as etapas o relé térmico estiver em bom estado e o problema persistir, amplie o diagnóstico para outros componentes do sistema. Afinal, a falha pode estar em sensores, contatores ou até na alimentação elétrica. Portanto, investigue de forma ampla antes de concluir o serviço.

Dicas Profissionais para uma Manutenção Eficiente

• Utilize instrumentos de medição confiáveis para obter resultados precisos.

• Mantenha os painéis elétricos limpos e bem organizados, pois isso facilita futuras manutenções.

• Documente todas as inspeções realizadas. Assim, você cria um histórico útil para consultas posteriores.

• Evite ajustes manuais indevidos nos trimpots. Sempre siga o valor indicado na placa do motor.

Conclusão: Transforme sua Rotina com Excelência Técnica

A manutenção de relé térmico vai muito além de um simples teste. Quando bem executada, ela protege equipamentos, evita paradas inesperadas e reforça a sua imagem como um eletricista confiável e capacitado. Portanto, não subestime o impacto dessa rotina na performance de sistemas elétricos industriais.

Se você gostou deste conteúdo, compartilhe com seus colegas de profissão e continue se aprofundando nos temas de comandos elétricos e proteção de motores. Afinal, a excelência está nos detalhes!
