Se você é eletricista ou deseja se tornar um profissional Classe A, entender como realizar a instalação do sistema TN-C-S é essencial. Esse sistema de aterramento é amplamente utilizado em instalações residenciais, comerciais e industriais, sendo reconhecido por sua segurança e eficiência. Neste post, você vai aprender o passo a passo de como fazer essa instalação corretamente, conforme as normas da ABNT NBR 5410.
No sistema TN-C-S, o neutro e o condutor de proteção (PE) compartilham o mesmo caminho no início da instalação, mas o profissional deve separá-los em um ponto específico. Essa separação é obrigatória após o BEP (Barramento de Equipotencialização Principal), e jamais deve ocorrer a reunificação entre esses condutores após esse ponto.
Essa estrutura é usada para garantir que o sistema funcione com máxima segurança, evitando retorno de corrente perigosa para os equipamentos e protegendo o usuário de choques elétricos. Além disso, seguir as normas evita multas e garante conformidade legal.

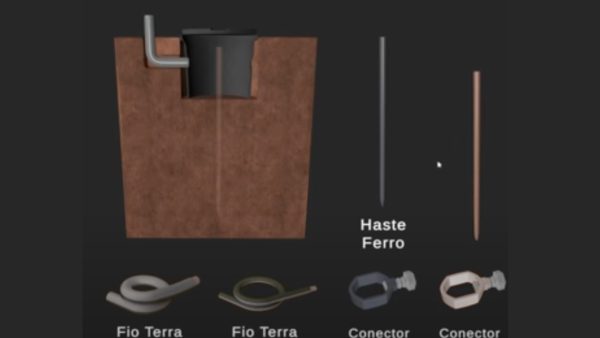

Antes de iniciar a montagem, é fundamental ter os materiais e ferramentas certos, como conectores de latão, hastes de aterramento de cobre e condutores com bitola adequada. Mais importante ainda, é compreender os diagramas elétricos e praticar suas conexões. Portanto, treinamentos com simuladores profissionais são altamente recomendados. Esses simuladores ajudam a visualizar os esquemas e garantem que o aprendizado aconteça de forma segura.
Além disso, é recomendável revisar os símbolos elétricos, entender os pontos de ligação e praticar as conexões em ambiente seguro antes de executá-las em campo. Isso evita erros que poderiam comprometer a instalação.
O sistema começa no transformador, cujo secundário está em configuração estrela. Dessa junção surge o neutro, que é aterrado no padrão de entrada da edificação. A partir desse ponto, o condutor PEN (neutro + terra) é distribuído para a instalação.
Em seguida, conecte o condutor de proteção à haste de aterramento, utilizando conectores adequados, preferencialmente de latão. Certifique-se de que as conexões estejam firmes, garantindo condutividade e segurança.
No padrão de entrada, conecte as fases (F1, F2, F3), o neutro e o PEN conforme o diagrama elétrico. Este ponto marca a transição do sistema TN-C para o TN-C-S. Além disso, é nesse momento que começa a separação entre neutro e condutor de proteção.
No quadro de distribuição, é importante realizar a separação definitiva entre o neutro e o condutor de proteção no barramento BEP. A partir desse ponto, portanto, o sistema passa a operar como TN-S, com os condutores funcionando de maneira totalmente independente.

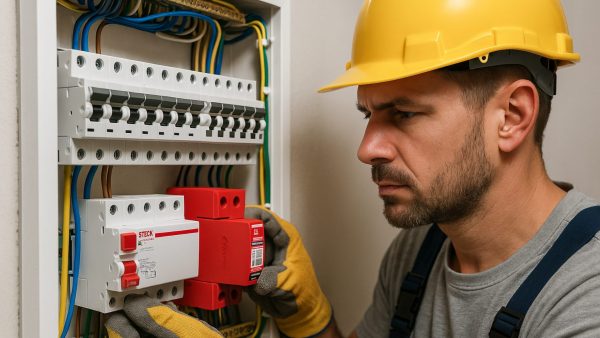

Instale os dispositivos de proteção como DRs e DPSs conforme a tabela da NBR 5410. Isso é essencial para garantir o seccionamento correto em caso de fuga de corrente ou surtos. Além disso, uma instalação correta desses dispositivos melhora significativamente a segurança da instalação.
Mesmo em cursos online, a prática deve fazer parte do processo de forma ativa. Por meio de simuladores e exercícios interativos, é possível treinar a leitura de diagramas e realizar todas as conexões como se estivesse em campo. Dessa forma, o eletricista desenvolve confiança e conhecimento técnico antes de partir para a obra real.
Além disso, esse tipo de treinamento permite corrigir os erros diretamente no ambiente simulado. Dessa forma, é possível evitar falhas no mundo real. Como resultado, o profissional se torna mais seguro, mais confiante e melhor preparado para atuar.
Dominar a instalação do sistema TN-C-S é um diferencial para qualquer profissional da elétrica. Além de ampliar as possibilidades de trabalho, aumenta significativamente a segurança das instalações e a satisfação dos clientes. Portanto, estude, pratique e acompanhe as atualizações das normas.
Quer aprender tudo isso com suporte profissional e estrutura de ensino de ponta? Conheça os treinamentos da Comunidade Eletricista Classe A e eleve sua carreira a outro nível.
