Tudo o que você precisa saber sobre a montagem de painel elétrico

A montagem de painel elétrico é um processo complexo que envolve a instalação de componentes e dispositivos de proteção para controlar e distribuir a energia elétrica em diferentes equipamentos e dispositivos industriais.

Neste artigo, você descobrirá tudo o que precisa saber sobre a montagem de painel elétrico e como garantir a confiabilidade e segurança do equipamento.

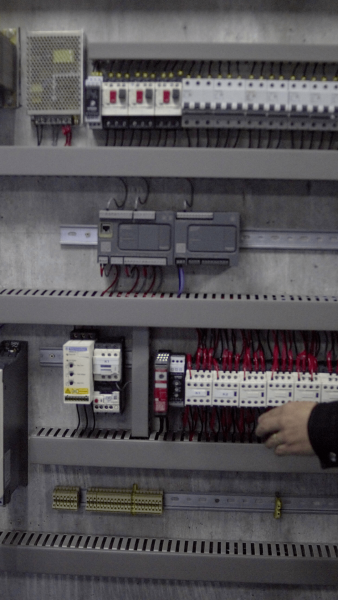

O que é um painel elétrico?

Um painel elétrico é um equipamento essencial em muitas indústrias que controla e protege sistemas elétricos.

Ele é responsável por distribuir a energia elétrica para os diferentes equipamentos e dispositivos, além de garantir a segurança dos trabalhadores envolvidos na operação e manutenção do equipamento.

Como fazer a montagem?

A montagem requer uma equipe de profissionais altamente qualificados e experientes, que devem seguir as normas e regulamentações aplicáveis para garantir a segurança e a confiabilidade do equipamento.

Os painéis elétricos podem ser personalizados de acordo com as necessidades específicas de cada indústria, com uma variedade de componentes e dispositivos de proteção.

Para montar um painel, é necessário seguir algumas etapas e possuir alguns materiais e equipamentos específicos. Veja abaixo alguns passos básicos:

1. Escolha o local de instalação: o local deve ser seco, ventilado e protegido contra intempéries, poeira e umidade. Também deve ser escolhido de acordo com as normas e regulamentações aplicáveis.
2. Projete: o projeto deve ser elaborado por um profissional qualificado e experiente, levando em consideração as necessidades e especificações do projeto, tais como a quantidade de circuitos, potência dos equipamentos, tipos de dispositivos de proteção, entre outros.
3. Adquira os materiais e componentes: os materiais e componentes devem ser adquiridos de acordo com as especificações do projeto e as normas e regulamentações aplicáveis.
4. Instale os dispositivos de proteção: os dispositivos de proteção, tais como disjuntores, fusíveis, chaves, entre outros, devem ser instalados de acordo com as especificações do projeto.
5. Conecte os equipamentos elétricos: os equipamentos elétricos devem ser conectados aos circuitos correspondentes, seguindo as normas e regulamentações aplicáveis.
6. Faça os testes e verificações: após a montagem do painel elétrico, é importante realizar testes e verificações para garantir que o sistema esteja funcionando corretamente e em conformidade com as normas e regulamentações aplicáveis.

Para montar um painel elétrico com segurança e eficiência, é recomendável contar com a ajuda de profissionais qualificados e experientes na área de instalações elétricas.

Como funciona um painel elétrico?

O funcionamento pode variar dependendo de sua aplicação e dos dispositivos e componentes que o compõem, mas em geral, eles são responsáveis por controlar, distribuir e proteger o fornecimento de energia elétrica em um sistema ou equipamento.

Os painéis elétricos recebem a energia elétrica da fonte de alimentação, que pode ser a rede pública de energia ou um gerador.

Em seguida, a energia é distribuída aos equipamentos e dispositivos elétricos, através de circuitos e cabos elétricos.

Os dispositivos de proteção, tais como disjuntores e fusíveis, são responsáveis por interromper o fornecimento de energia em caso de sobrecarga, curto-circuito ou outros problemas elétricos que possam colocar em risco a segurança das pessoas ou danificar os equipamentos.

Alguns painéis elétricos também podem contar com dispositivos de controle, como relés e controladores lógicos programáveis (CLP), que permitem a automação e o controle de processos industriais e de produção.

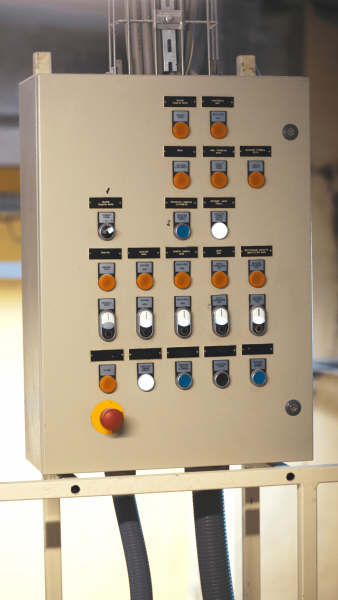

Além disso, os painéis elétricos podem contar com diversos indicadores e dispositivos de sinalização, tais como medidores de corrente e tensão, luzes de aviso, displays, entre outros, que permitem o monitoramento e o diagnóstico de possíveis problemas elétricos.

Em resumo, os painéis elétricos funcionam como um centro de controle e distribuição de energia elétrica, permitindo a operação segura e eficiente de sistemas e equipamentos elétricos.

Leia também: Como Fazer uma Manutenção Elétrica Industrial – Passo a Passo

Benefícios da montagem de painel elétrico

Um painel elétrico bem projetado e construído pode trazer muitos benefícios para a indústria, como a redução de custos de manutenção e energia elétrica, aumento da eficiência e produtividade e redução do tempo de parada para manutenção e reparo.

Manutenção do painel elétrico

A manutenção regular do painel elétrico é fundamental para garantir sua confiabilidade e segurança a longo prazo.

A manutenção inclui inspeções regulares para identificar e corrigir problemas potenciais, como fios soltos ou oxidados, e substituir componentes desgastados ou danificados.

Como fazer a manutenção em um painel elétrico?

A manutenção em um painel elétrico é fundamental para garantir a segurança e a eficiência do sistema elétrico.

A seguir, listamos alguns passos que podem ser seguidos para realizar a manutenção em um painel elétrico:

1. Desligue o painel elétrico: Antes de iniciar qualquer tipo de manutenção em um painel, é fundamental que ele seja desligado, seguindo as normas e procedimentos de segurança aplicáveis.
2. Verifique a aparência física do painel: Faça uma inspeção visual, verificando se há sinais de desgaste, oxidação, danos ou qualquer outro tipo de problema físico.
3. Verifique as conexões elétricas: Verifique todas as conexões elétricas do painel, garantindo que estejam firmes e bem apertadas.
4. Limpe o painel elétrico: Limpe cuidadosamente todas as partes, removendo poeira e outras sujeiras acumuladas.
5. Verifique a integridade dos dispositivos elétricos: Teste todos os dispositivos elétricos do painel, como disjuntores, fusíveis, relés, etc. Verifique se estão funcionando corretamente e se não apresentam sinais de desgaste ou defeitos.
6. Realize testes elétricos: Realize testes elétricos para verificar a tensão, a corrente e a continuidade do circuito elétrico. Utilize equipamentos de teste apropriados e siga as normas de segurança aplicáveis.
7. Registre as atividades de manutenção: Registre todas as atividades de manutenção realizadas no painel elétrico, incluindo as inspeções, testes e ajustes. Esse registro é importante para manter o histórico de manutenção e para auxiliar na identificação de possíveis problemas futuros.

Leia também: Ainda não aprendeu Comandos Elétricos? Saiba o porquê

Como resolver um problema de curto circuito?

Um curto-circuito pode causar danos graves ao sistema elétrico e até mesmo colocar em risco a segurança das pessoas envolvidas.

Para resolver um problema de curto-circuito no painel elétrico, siga os passos a seguir:

1. Desligue o painel elétrico: Desligue imediatamente, seguindo as normas e procedimentos de segurança aplicáveis. Isso é fundamental para evitar riscos de choque elétrico e minimizar os danos causados pelo curto-circuito.
2. Identifique a origem do curto-circuito: Identifique a origem do curto-circuito, utilizando equipamentos de teste apropriados, como multímetros ou detectores de falhas elétricas. Verifique se há algum componente ou dispositivo elétrico danificado ou em curto-circuito.
3. Substitua o componente danificado: Substitua o componente elétrico danificado ou em curto-circuito por um novo. Certifique-se de que o novo componente tenha as mesmas especificações técnicas do componente antigo.
4. Verifique as conexões elétricas: Verifique todas as conexões elétricas do painel, garantindo que estejam firmes e bem apertadas. Conexões soltas ou mal-apertadas podem causar curto-circuitos.
5. Teste o sistema elétrico: Após a substituição do componente danificado, teste o sistema elétrico, verificando se o curto-circuito foi eliminado e se o painel elétrico está funcionando corretamente.
6. Registre as atividades de manutenção: Registre todas as atividades de manutenção realizadas, incluindo as inspeções, testes e ajustes. Esse registro é importante para manter o histórico de manutenção e para auxiliar na identificação de possíveis problemas futuros.

Dicas para a montagem

A montagem do painel elétrico deve ser realizada por profissionais qualificados e experientes, seguindo as normas e regulamentações aplicáveis.

Algumas dicas que podem ser úteis na montagem são:

1. Planejamento: Antes de iniciar a montagem, é importante realizar um planejamento detalhado do projeto do painel elétrico, incluindo a lista de materiais, especificações técnicas dos componentes e desenhos técnicos. Isso ajuda a evitar erros e retrabalhos durante a montagem.
2. Organização: Organize os componentes de forma lógica e funcional, garantindo que sejam acessíveis e facilmente identificáveis. Isso ajuda a minimizar o tempo necessário para manutenção e reparo do painel.
3. Limpeza: Mantenha o local de montagem do painel elétrico limpo e organizado, removendo resíduos, poeira e detritos. Isso ajuda a garantir que os componentes do painel sejam instalados adequadamente e evita problemas de curto-circuito e mau contato elétrico.
4. Cabeamento: Realize o cabeamento com cuidado, garantindo que os cabos e fios sejam corretamente identificados, isolados e fixados. Isso ajuda a evitar problemas de interferência elétrica e problemas de contato elétrico.
5. Verificação: Verifique cuidadosamente todas as conexões elétricas, incluindo os pontos de aterramento, garantindo que estejam firmes e corretamente apertadas. Isso ajuda a minimizar os riscos de curto-circuito e mau contato elétrico.
6. Testes: Após a montagem do painel elétrico, realize testes funcionais e de segurança, verificando se o painel está funcionando corretamente e de acordo com as especificações técnicas do projeto.

Conclusão

A montagem de painel elétrico é um processo complexo que requer profissionais altamente qualificados e experientes para garantir sua confiabilidade e segurança a longo prazo.
