CADe SIMU (Português)

O CADe SIMU é um software eletrotécnico que nos auxilia na criação de diagramas de comandos elétricos permitindo realizar a inserção de diversos símbolos eletrotécnicos encontrados divididos em bibliotecas. Este software permite o desenvolvimento de diagramas de potência e comando possibilitando posteriormente realizar a simulação destes. Sua aplicação exigem do usuário conhecer previamente conceitos básicos da eletricidade e também de comandos elétricos, no entanto, é tão simples e intuitivo que mesmo com pouco conhecimento o usuário interage facilmente criando diagramas de baixa complexidade para a realização de simulações.

Incrível: Não é necessário instalação, inicia como arquivo Executável

Com uma proposta excelente, o CADe SIMU oferece recursos bastante úteis através de uma interface simples e intuitiva e o melhor: sem custos, um software muito leve (algo em torno de 5Mb) capaz de realizar simulação de circuitos de comandos elétricos. Através dele é possível criar quase todo tipo de circuito elétrico (focado em Comandos Elétricos), desde partida direta de motores até partida de motores com auxilio de soft starter. O CADe Simu é largamente utilizado por profissionais da área eletroeletrônica e apresenta excelente recursos didáticos para auxiliar profissionais do ensino e estudantes desta área

SOBRE SEU FUNCIONAMENTO

Para não ser surpreendido pelo CADe SIMU atente-se em alguns detalhes:

  • Utilize a ferramenta emenda sempre que quiser unir dois pontos.
  • Sempre utilize liha de conexão ao interligar dois componetes, simplesmente colocar dois simbolos um ao lado (em cima) do outro não resulta na conecxão entre ambos.
  • Sempre altere as TAG`s dos simbolos elétricos utilizando a ferramenta de edição ao dar dois cliques com o botão esquerdo do mause sobre a mesma.
  • Faça um backup do arquivos salvos para não ter surprezas com arquivo corrompido (acontece com certa frequência)

DOWNLOAD

Não perca tempo e faça agora mesmo o download deste software que sem dúvidas irá te auxiliar didaticamente ou até mesmo em sua carreira profissional.

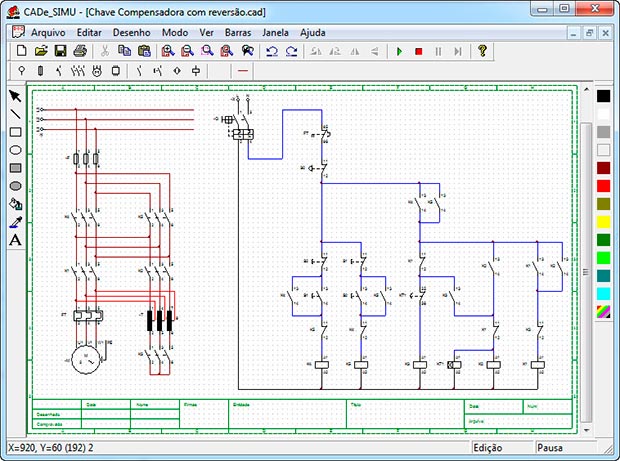

Abaixo um exemplo de diagrama elaborado no CADe SIMU

Que tal uma partida de motor elétrico trifásico através de uma partida indireta do tipo auotrafo ou se quiser podemos chamar também de Chave Compensadora. Este e muito mais diagramas podem ser construídos/projetados e melhor, simulando-os.

CADe SIMU Grátis

DOWNLOAD

Não vamos mais perder tempo, faça o download agora mesmo, clique na imagem abaixo e desfrute o máximo deste incrível software.

Download CADe SIMU

Importante:

Tamanho (download): 1Mb
Tamanho (Descompactado): 5Mb
Senha de Acesso: 4962

VÍDEO AULAS SOBRE SEU FUNCIONAMENTO

Não Basta somente baixar o software não é mesmo? A Sala da Elétrica tem conhecimento disso e à pouco tempo colocamos algumas vídeo aulas sobre este software. Se você está iniciando conheça as ferramentas básicas do CADe SIMU clicando aqui, mas se você ja tem algum conhecimento e sua dúvida é por exemplo como utilizar o componente temporizador, não tem problema, clique aqui para acessar esta vídeo aula. Bom! nós temos diversas vídeo aulas que pode auxiliar.

Deixe nos comentários seu ponto de vista sobre o CADe SIMU e ajude-nos a melhorar nosso site. Obrigado!!

VOCÊ CONHECE O SIMULADOR DE CLP EasyCLP??

Acesse agora mesmo este link e saiba Mais: EasyCLP

EasyCLP
